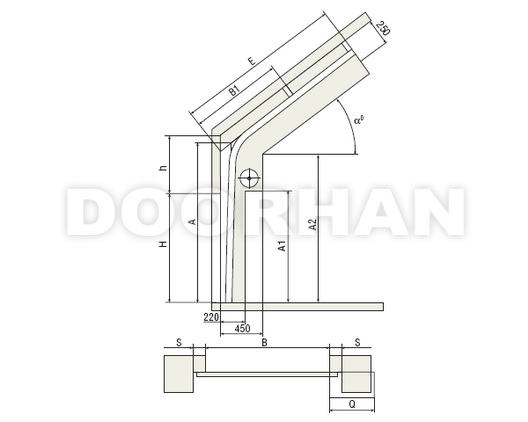

Высокий наклонный подъем, барабан снизу
Параметр | Наименование | Расчетная формула |
Н, мм | Высота проема | Н |
h, мм | Высота притолоки | h > 1600 |
HL, мм | Расстояние от уровня горизонтальных направляющих до проема | ≥ 1330 |
В, мм | Ширина проема | B |
А, мм | Высота угловой стойки | H+235 |
Аb, мм | Высота оси вала и барабана | ≥ H+680 |
А1, мм | Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими | A-500 |
А2, мм | Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими | A-110 |
Е, мм | Размер, ограничивающий рабочую зону ворот вглубь гаража | H-h+500 |
В1, мм | Координата промежуточной точки крепления направляющих к потолку | Е/2 |
S, мм | Минимальное боковое пространство | 500 min |
α0 | Угол наклона направляющих к горизонтали | ≤ 65 |
Q, мм | Зона расположения привода на вал | ≥ 650 |
