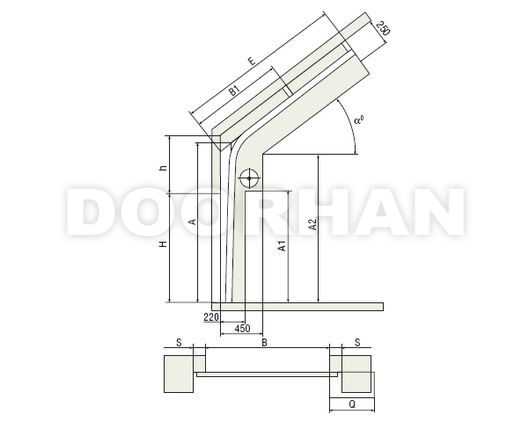

Высокий наклонный подъем, барабан снизу

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h > 1600
HL, мм	Расстояние от уровня горизонтальных направляющих до проема	≥ 1330
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+235
Аb, мм	Высота оси вала и барабана	≥ H+680
А1, мм	Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими	A-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	A-110
Е, мм	Размер, ограничивающий рабочую зону ворот вглубь гаража	H-h+500
В1, мм	Координата промежуточной точки крепления направляющих к потолку	Е/2
S, мм	Минимальное боковое пространство	500 min
α0	Угол наклона направляющих к горизонтали	≤ 65
Q, мм	Зона расположения привода на вал	≥ 650
